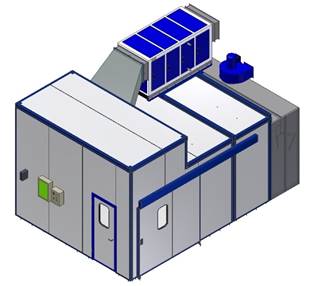

Двойная степень фильтрации приточного воздуха и избыточное давление внутри комнаты гарантированно обеспечивает идеальные условия при окрашивании изделий для получения высоко глянца.
Габаритные размеры (длина х ширина х высота, м):
Наружные: 6 х 4,1 х 4,1
Внутренние: 5,2 х 4 х 2,5
Основные компоненты чистой комнаты:
Стеновые и потолочные конструкции, выполненные из сэндвич-панелей, оцинкованной стали и интегрированного стального каркаса.
Сендвич-панели изготовлены из оцинкованной стали с декоративным полимерным покрытием RAL9003, наполнение панелей – вспененный пенополиуретан. Толщина стеновых панелей – 40 мм, потолочных – 80 мм.
Исключительно ВСЕ элементы конструкции, включая сэндвич-панели, подготавливаются для сборки на нашем производстве. Происходит их сварка, засверловка, обрезка и т.п.
Детальная подготовка конструкции позволяет быстро и качественно произвести монтаж «чистой комнаты».
|
Раздвижная дверь 1,8х2м с окном – 1 шт. Перемещение полотна происходит посредством направляющей и 4-роликовым кареткам. Каждая каретка рассчитана на нагрузку до 350 кг, что обеспечивает многолетнюю безотказную эксплуатацию. Уплотнение двери с проемом обеспечивается уплотнением «щетка Н25» по всему периметру. Такой вид уплотнения позволяет организовать проем двери без порога. |
|
|
Инспекционная дверь «антипаника» 0,8х2 -1 шт. Каждая зона «чистой комнаты оборудована инспекционной дверью. Наличие распашной инспекционной двери необходимо по требованиям пожарной безопасности. Каркас двери изготовлен из экструдированного алюминиевого профиля с двойным уплотнителем. Дверь оснащена смотровым окном и защелкой с ручкой. |
|
|
Воздушнораспределительный приточный пленум в зоне окраски. Потолочный воздушный пленум служит для фильтрации и равномерного рассеивания подготовленного воздуха в «чистой комнате». Класс очистки приточного воздуха – F5. Фильтрующая поверхность состоит из быстросъёмных кассет для замены фильтрующего материала. |
|
|
Электрическая и осветительная системы. Светильники взрывозащищенные (Чехия) – 6 шт. Маркировка взрывозащиты ATEX Ex nA IIC T5 Gc X/Ex tc IIIC T42 °C DcX. Полный комплект кабелей Раздаточные электрические коробки Рукава для защиты кабелей, кабельканалы и т.п. |
|
|
Окрасочная камера с поворотной водяной завесой и активным водяным полом ОКВ 0430.81. Окрасочная камера представляют собой надежную установку, рассчитанную на интенсивную работу. Фильтрующими элементами являются каскад водяных завес, система дождевания, активный водяной пол, омываемый экран-дефлектор и фильтры из нетканых материалов. Камера разработана на основе лучших технических решений ведущих европейских производителей окрасочного оборудования. При производстве окрасочной кабины используются качественные комплектующие. Применение в конструкции 4 ступеней фильтрации позволяет достичь степени очистки воздуха до 99% . Равномерное распределение воздушного потока в рабочей зоне дает возможность получать покрытия более высокого качества. Окрасочная камера имеет прогрессивную модульную конструкцию, изготовлена из оцинкованной стали. Оборудование рассчитано на длительный срок службы, позволяет работать с широким спектром лакокрасочных материалов, обеспечивая оптимальные условия труда при минимальных затратах. |
  |
Комплектация:
- Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
- Активный водяной пол (высота 400мм)Система водяных завес.
- Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
- Активный водяной пол (высота 400мм)
- Система водяных завес.
- Система дождевания.
- Омываемый экран - дефлектор
- Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный.
- (РАЗРЕШЕНИЕ № PPC 00-34341 федеральной службы по экологическому, технологическому и атомному контролю на применение вентиляторов на взрывопожароопасных объектах). Специальное исполнение вентилятора со съемной верхней крышкой позволяет быстро и удобно вынимать крыльчатку для сервисного обслуживания.
- Люминесцентный светильник взрывозащищенный IP66 (Чехия), (РАЗРЕШЕНИЕ № PPC 00-32335 федеральной службы по экологическому, технологическому и атомному контролю на применение светильников на взрывопожароопасных объектах)
- Электрический шкаф управления IP66 с реле контроля трехфазного питания, для автоматического аварийного отключения всего электрооборудования при отклонении напряжения электросети от нормы.
- Циркуляционный насос дренажного типа из нержавеющей стали
- Комплект фильтров из нетканых материалов
- Кабеля, гофротрубы, крепеж, гермовводы, полиуретановый герметик.
- Комплект крепежа (ручки, болты, гайки и т. п.)
|
Глубина рабочей зоны 2,22 м. |
ОКВ 030.81 |
| Длина рабочей зоны, мм |
4'000 |
| Производительность вентиляторов, м3/час |
14'600 |
| Мощность вентиляторов, кВт |
2 х 2,2 |
| Мощность насоса, Lovara (Италия),кВт |
1,1 |
- высоконапорный вентилятор
- дизельная горелка Ломбарджини (Швеция)
- камера сгорания с теплообменником из жаростойкой нержавеющей стали
- карманный воздушный фильтр (только БНВ 16 и БНВ 22)
- корпус каркасно-панельного типа, с порошковым покрытием или оцинкованный
- блок управления с микропроцессорным терморегулятором
- блок контроля питающей электросети
- топливные шланги
- фильтр тонкой очистки топлива со сменным фильтрующим элементом
- частотный преобразователь
- Комплект воздуховодов от блока до пленума.
| Модель |
БНВ 8 |
БНВ 12 |
| Максимальная тепловая мощность, кВт |
150 |
200 |
|
Поток воздуха, куб.м/ч |
8000 -9500 |
11000-14000 |
| Напор воздуха на выходе, Па |
350 |
400 |
| Диаметр/сечение выходного патрубка, мм |
630 |
|
| Максимальный расход топлива, кг/ч |
12,5 |
18,0 |
| Габариты ДхШхВ, мм |
2600х850х1650 |
|
| Масса, кг |
590 |
630 |
| Потребляемая электрическая мощность, кВт |
3,0 |
4,5 |
