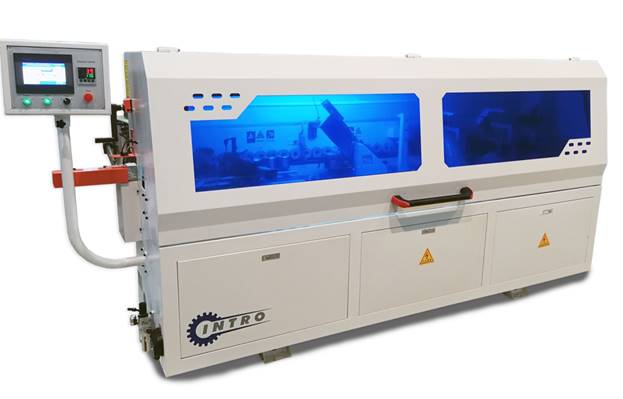

Используется на предприятиях для производства корпусной мебели. Служит, для приклеивания кромочного материала толщиной до 3,0 мм на прямолинейные детали (ЛДСтП, МДФ и др.) в автоматическом режиме, станок оснащен следующими узлами: приклеивания, чистовой торцевой обрезки, фрезеровки свесов, циклевки, полировки. Скорость подачи составляет 13м/мин, что обеспечивает оптимальную производительность при обработке мелкосерийных и индивидуальных заказов.
Видео:
Схема работы:
| Линейка с подогревом | Подача кромки | Клеевой узел | Пресс группа |
|
|
|
|
| Узел 2-ух моторной торцовки | Чистовой узел фрезерования свесов | Узел циклевки | Узел полировки |
|
|
|
|
Обратите внимание:
|

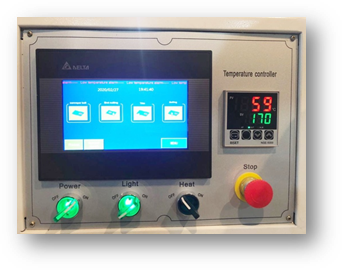

Управление станком происходит с центрального пульта управления с touch screen дисплеем.
С пульта происходит запуск основных узлов, регулировка и настройка параметров работы узлов, диагностика ошибок. |
|
Базирующая линейка имеет функцию подогрева для более качественного приклеивания кромочного материала. Это особенно актуально в холодное время года. Система определения расстояния между деталями обеспечивает стабильную работу узлов и агрегатов станка. |
|

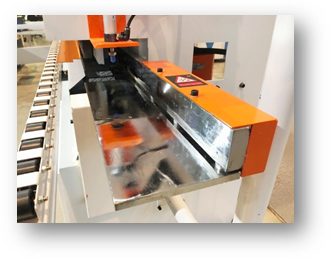

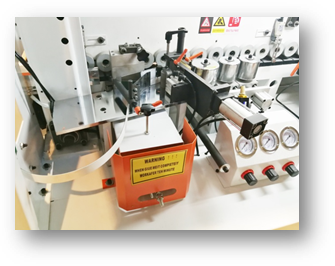

Клеевой узел имеет нижнее расположение, клей наносится на заготовку, толщина клеевого слоя регулируется с помощью термостойкой рукоятки.
Клеевая ванна ёмкостью около 3кг имеет тефлоновое покрытие, которое предотвращает пригорание клея. В работе используется клей-расплав EVA. |
|

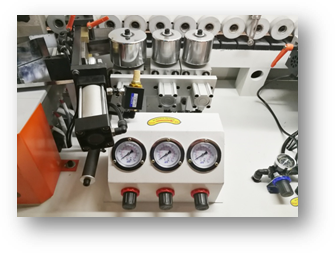

Пресс группа состоит из трех роликов, первый диаметром 110мм, два последующих диаметром 80мм, обеспечивающих надежную фиксацию кромочного материала к заготовке. Усилие прессования на роликах задается с помощью редукционных клапанов, а контролируется с помощью манометра. |
|

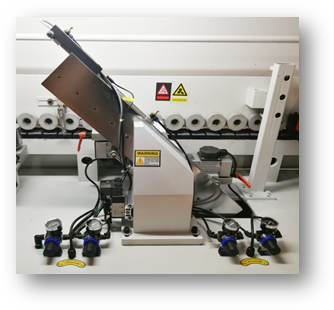

Двух моторный узел чистовой торцовки оснащенный двумя пилами, торцующими передний и задний свес кромки на заготовке. Движение пил осуществляется по линейным направляющим, что гарантирует скорость и качество работы. - Частота вращения: 18000об.мин.
- Мощность: 0,37х2кВт. |
|

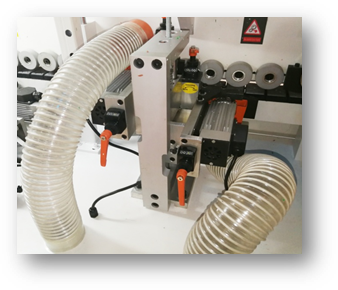

Чистовой узел фрезерования свесов оснащен двумя электромоторами и служит для снятия свесов кромки по всей длине обрабатываемой части заготовки. Плавающая конструкция узла и рукоятки тонкой регулировки (счетчики) обеспечивают высокое качество обрабатываемой поверхности. - Частота вращения: 18000об.мин. - Мощность: 0,75х2кВт.
- Фрезы R=2мм.
|
|

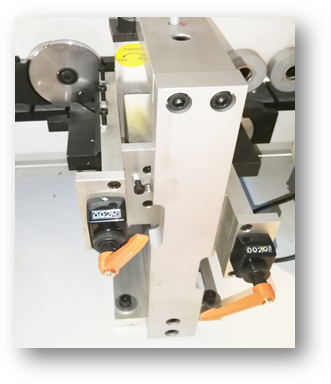

Узел радиусного циклевания, предназначен для удаления кинематической волны на обработанной части кромки по плоскости, вызванной в результате процесса фрезерования. Обработка осуществляется специальными ножами R2мм, деталь отслеживается круглыми копирами диаметром 100мм, что позволяет получить отличное качество обрабатываемой поверхности. Регулировка узла происходит с помощью специальных счетчиков. |
|

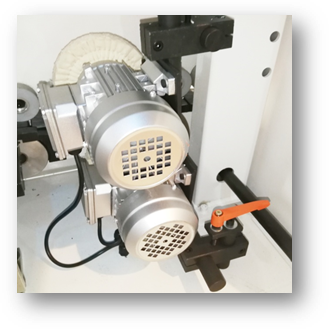

Узел полировки служит для финишной обработки кромки, придает блеск, очищает от загрязнений. Регулировка узла в трех осях позволяет добиться максимального эффекта полировки на различных толщинах кромки. - Частота вращения: 1400об.мин. - Мощность: 0,18х2 кВт; |
|
Устройство поддержки габаритных деталей, позволяет качественно обрабатывать крупные заготовки. |
|
Узел подготовки воздуха оборудован манометром и редукционным клапаном для регулировки давления воздуха в пневмосистеме. Установлен влагоотделитель для удаления влаги из подготовленного воздуха и масленка для автоматической смазки пневмосистемы станка. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
IB-300 |
|
Толщина кромочного материала, мм |
0,4 - 3 |
|
Толщина детали, мин/макс, мм |
15 - 60 |
|
Скорость подачи, м/мин |
13 |
|
Минимальные размеры заготовки, мм |
120х60 |
|
Узел чистовой торцовки |
|
|
Пилы |
ø115х22 |
|
Мощность двигателей, кВт |
0,37 х 2 |
|
Частота вращения (обороты) об/мин |
18000 |
|
Узел фрезерования свесов |
|
|
Фрезы для снятия свесов |
ø75х20 |
|
Мощность двигателей, кВт |
0,75 х 2 |
|
Частота вращения (обороты) об/мин |
18000 |
|
Узел полировки |
|
|
Полировальные круги |
ø150х22 |
|
Мощность двигателей, кВт |
0,18 х 2 |
|
Частота вращения (обороты) об/мин |
1400 |
|
Общие данные |
|
|
Общая мощность, кВт |
7,5 |
|
Питающее напряжение, В |
380 |
|
Давление сжатого воздуха, Бар |
6,5 |
|
Габаритные размеры |
|
|
Длина, мм |
3400 |
|
Ширина, мм |
1000 |
|
Высота, мм |
1700 |
|
Вес, кг |
1000 |
