Используется на предприятиях для производства корпусной мебели. Служит, для приклеивания кромочного материала толщиной до 3,0 мм на прямолинейные детали (ЛДСтП, МДФ и др.) в автоматическом режиме, станок оснащен следующими узлами: приклеивания, чистовой торцевой обрезки, фрезеровки свесов, циклевки, полировки. Скорость подачи составляет 14м/мин, что обеспечивает оптимальную производительность при обработке мелкосерийных и индивидуальных заказов.
Видео:
Схема работы:
|
Подача кромки |
Клеевой узел | Пресс группа | Узел 2-ух моторной торцовки |
 |
|
|
|
| Чистовой узел фрезерования свесов | Узел циклевки | Узел полировки | |
|
|
|
Обратите внимание:
|
Управление станком происходит с центрального пульта управления с touch screen дисплеем. С пульта происходит запуск основных узлов, регулировка и настройка параметров работы узлов. |
|
Базирующая линейка с функцией подогрева. Предварительный нагрев торца заготовки позволяет качественно приклеивать кромочный материал. Нагрев линейки включается по желанию оператора отдельной клавишей.
Шток-дозатор обеспечивает последовательную подачу заготовок и предотвращает аварийные ситуации. |
|
Клеевой узел имеет нижнее расположение, клей наносится на заготовку, толщина клеевого слоя регулируется с помощью термостойкой рукоятки.
Клеевая ванна ёмкостью около 3кг имеет тефлоновое покрытие, которое предотвращает пригорание клея. В работе используется клей-расплав EVA. |
|
Двух моторный узел чистовой торцовки, оснащенный двумя пилами, торцующими передний и задний свес кромки на заготовке. Движение пил осуществляется по линейным направляющим, что гарантирует скорость и качество работы. Верхний кожух служит для удаления стружки во время работы. - Частота вращения: 12000об/мин.
- Мощность: 0,55х2кВт. |
|
Чистовой узел фрезерования свесов оснащен двумя электромоторами и служит для снятия свесов кромки по всей длине обрабатываемой части заготовки. Плавающая конструкция узла и рукоятки тонкой регулировки (счетчики) обеспечивают высокое качество обрабатываемой поверхности. - Частота вращения: 12000об/мин. - Мощность: 0,55х2кВт.
- Фрезы R=2мм. |
|
Узел радиусного циклевания, предназначен для удаления кинематической волны на обработанной части кромки по плоскости, вызванной в результате процесса фрезерования. Обработка осуществляется специальными ножами R2мм, деталь отслеживается круглыми копирами, что позволяет получить отличное качество обрабатываемой поверхности. Регулировка узла происходит с помощью специальных счетчиков. |
|
Форсунки для распыления полировальной жидкости, обработанной части кромки придается блеск, глянец, убираются излишки клея.
|
|

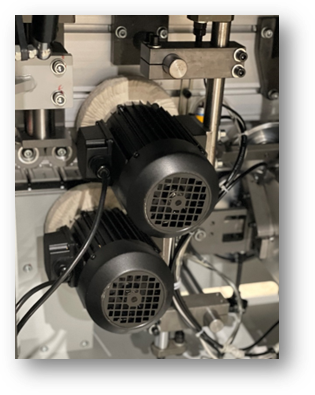

Узел полировки служит для финишной обработки кромки, придает блеск, глянец, обработанной части. Регулировка узла в трех осях позволяет добиться максимального эффекта полировки на различных толщинах кромки. - Частота вращения: 1400об.мин. - Мощность: 0,18х2 кВт; |
|

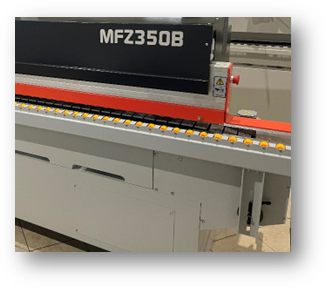

Устройство поддержки габаритных деталей, позволяет качественно обрабатывать крупные заготовки. |
|
Централизованная автоматическая система смазки. Упрощает смазку направляющих и подшипников.
Такая система смазки значительно экономит время на обслуживание станка, кроме того её можно настроить по таймеру. |
|
Частотные преобразователи и контроллер компании «Delta» производства - Тайвань зарекомендовали себя как одни из лучших электрокомпонентов для промышленного оборудования.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
MFZ350B |
|
Толщина кромочного материала, мм |
0,4 - 3 |
|
Толщина детали, мин/макс, мм |
10 - 60 |
|
Скорость подачи, м/мин |
14 |
|
Минимальные размеры заготовки, мм |
60х120 |
|
Узел чистовой торцовки |
|
|
Пилы |
ø100х22 Z-20 |
|
Мощность двигателей, кВт |
0,37 х 2 |
|
Частота вращения(обороты) об/мин |
12000 |
|
Узел фрезерования свесов |
|
|
Фрезы для снятия свесов |
ø70х ø 16xH16-6T |
|
Мощность двигателей, кВт |
0,75 х 2 |
|
Частота вращения(обороты) об/мин |
12000 |
|
Узел полировки |
|
|
Полировальные круги |
ø150х25х50 |
|
Мощность двигателей, кВт |
0,37 х 2 |
|
Частота вращения(обороты) об/мин |
1400 |
|
Общие данные |
|
|
Общая мощность, кВт |
8,5 |
|
Питающее напряжение, В |
380 |
|
Давление сжатого воздуха, Бар |
6,0 – 8,0 |
|
Габаритные размеры |
|
|
Длина, мм |
2975 |
|
Ширина, мм |
685 |
|
Высота, мм |
1300 |
|
Вес, кг |
980 |
